원래 장소:
중국
브랜드 이름:
DENOR
인증:
ISO/CE/TUV
모델 번호:
DENOR-GH

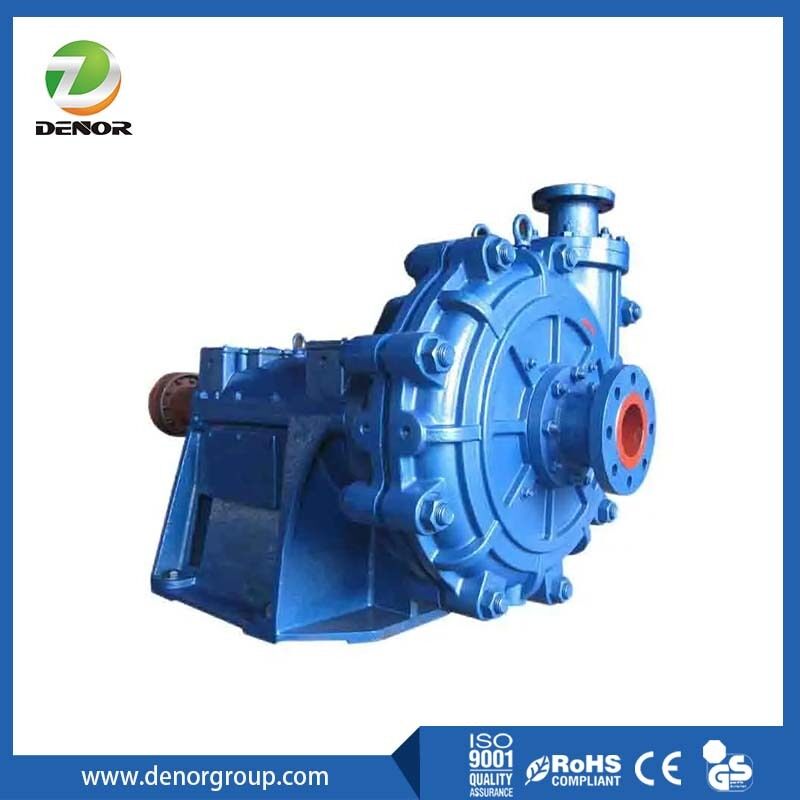

모래 및 자갈 펌프
G(GH) 시리즈 모래 및 자갈 펌프는 단단한 연마 입자를 운반하는 데 주로 사용되는 단일 단계, 단일 흡입, 캔틸레버, 수평 원심 슬러리 펌프입니다. 일반 슬러리 펌프로 운반하기에는 너무 큰 입자, 예를 들어 과립탄, 금속 제련 슬래그 및 뿌리 작물, 준설선, 강 준설, 채광 및 기타 분야에 사용됩니다. 이 펌프는 특히 대유량, 고농도, 고양정 작업 조건에 적합하며, 우수한 캐비테이션 저항성과 내마모성으로 인해 고온의 강한 연마 슬러리를 운반하는 데 적합합니다.
G(GH) 타입 산업용 슬러리 펌프 제조업체 고압 모래 및 자갈 펌프.
모래 및 자갈 펌프는 펌프 헤드, 밀봉 부품, 베어링 부품, 브래킷 등으로 구성됩니다. 베어링 윤활 방식은 그리스 윤활입니다.
사용 범위:
야금, 광업, 석탄, 전력 건축 자재 등 산업 분야에서 강한 부식 및 고농도 슬래그 슬러리를 운반하는 데 적합합니다. 모래 및 자갈 펌프는 다단계 직렬 연결에도 사용할 수 있습니다.
구조 다이어그램:
1. 축
2. 브래킷
3. 임펠러 분해 링
4. 위치 슬리브
5. 밀봉 부품
6. 접합 보드
7. 후방 가드 플레이트
8. 펌프 본체
9. 카트리지
10. 펌프 커버
11. 전면 보호 패널
12. 임펠러 13. 분할 플랜지
성능 매개변수
모델 |
용량 Q(m3/h) |
헤드 (m) |
속도 n(r/min) |
NPSHr (m) |
효율 η(%) |
무게 (kg) |
전체 치수 L×W×H (mm) |
펌프 직경 (mm) |
|
| 입구 | 출구 | ||||||||
| 6/4D-G | 36.00 108.00 180.00 |
"9.00 8.20 7.00" |
600 | 2 | 55 | 460 | 1006×500×673 | 150 | 100 |
| 6/4D-G | 50.40 122.40 187.20 |
12.50 12.00 10.00 |
700 | 2.2 | 54 | 460 | 1006×500×673 | 150 | 100 |
| 6/4D-G | 57.60 129.60 194.40 |
16.40 15.50 14.00 |
800 | 2.5 | 55 | 460 | 1006×500×673 | 150 | 100 |
| 6/4D-G | 72.00 144.00 208.80 |
20.50 20.00 18.00 |
900 | 2.7 | 55 | 460 | 1006×500×673 | 150 | 100 |
| 6/4D-G | 79.20 151.20 216.00 |
24.00 23.50 22.00 |
980 | 2.8 | 58 | 460 | 1006×500×673 | 150 | 100 |
| 6/4D-G | 79.20 151.20 216.00 |
25.00 24.50 23.00 |
1000 | 2.5 | 57 | 460 | 1006×500×673 | 150 | 100 |
| 6/4D-G | 93.60 162.00 230.40 |
31.00 30.00 28.00 |
1100 | 2.7 | 56 | 460 | 1006×500×673 | 150 | 100 |
| 6/4D-G | 100.80 165.60 237.60 |
36.80 36.00 34.00 |
1200 | 3 | 55 | 460 | 1006×500×673 | 150 | 100 |
| 6/4D-G | 108.00 180.00 244.80 |
44.00 43.00 40.00 |
1300 | 3.2 | 53 | 460 | 1006×500×673 | 150 | 100 |
| 6/4D-G | 72.00 129.60 187.20 |
51.00 50.60 49.50 |
1400 | 3.5 | 52 | 460 | 1006×500×673 | 150 | 100 |
| 8/6E-G | "133.20 252 360" |
"15 13 10" |
800 | 2.5 | 60 | 1120 | 1286×550×862 | 200 | 150 |
| 8/6E-G | "133.2 288 396" |
"19 18.5 13.5" |
900 | 2.5 | 60 | 1120 | 1286×550×862 | 200 | 150 |
| 8/6E-G | "136.8 288 414" |
"22.5 19.5 16" |
980 | 2.7 | 60 | 1120 | 1286×550×862 | 200 | 150 |
| 8/6E-G | "144 288 424.8" |
"24 20.90 16.50" |
1000 | 3 | 59 | 1120 | 1286×550×862 | 200 | 150 |
| 8/6E-G | "144 324 468" |
"30 25.5 20.5" |
1100 | 3 | 58 | 1120 | 1286×550×862 | 200 | 150 |
| 8/6E-G | "165.6 342 504" |
"36 30.9 24.3" |
1200 | 3 | 57 | 1120 | 1286×550×862 | 200 | 150 |
| 8/6E-G | "187.2 378 540" |
"42 36 29" |
1300 | 3.2 | 57 | 1120 | 1286×550×862 | 200 | 150 |
| 8/6E-G | "216 396 576" |
"48.2 42 33.5" |
1400 | 3.5 | 57 | 1120 | 1286×550×862 | 200 | 150 |
| 10/8F-G | 216.00 652.80 489.60 |
12.50 12.00 10.80 |
500 | 3 | 60 | 2250 | 1591×857×1143 | 250 | 200 |
| 10/8F-G | 244.80 432.00 594.00 |
18.00 17.10 15.50 |
600 | 3 | 60 | 2250 | 1591×857×1143 | 250 | 200 |
| 10/8F-G | 254.00 434.60 635.00 |
21.40 20.40 18.40 |
650 | 3 | 60 | 2250 | 1591×857×1143 | 250 | 200 |
| 10/8F-G | 237.60 468.00 684.00 |
21.80 23.70 21.40 |
700 | 3 | 60 | 2250 | 1591×857×1143 | 250 | 200 |
| 10/8F-G | 306.00 540.00 792.00 |
32.00 31.00 28.00 |
800 | 2.8 | 59 | 2250 | 1591×857×1143 | 250 | 200 |
| 10/8F-G | 329.80 578.00 833.00 |
36.10 35.00 31.00 |
850 | 3.5 | 61 | 2250 | 1591×857×1143 | 250 | 200 |
| 10/8F-G | 349.20 612.00 882.00 |
40.50 39.20 34.80 |
900 | 3.7 | 60 | 2250 | 1591x857×1143 | 250 | 200 |
| 10/8F-G | 382.20 650.00 930.60 |
44.20 42.40 37.70 |
940 | 6 | 63 | 2250 | 1591×857×1143 | 250 | 200 |
| 10/8S-G | 216.00 352.80 489.60 |
12.50 12.00 10.80 |
500 | 3 | 60 | 2285 | 1720×950×983 | 250 | 200 |
| 10/8S-G | 254.00 434.60 635.00 |
21.40 20.40 18.40 |
650 | 3 | 60 | 2285 | 1720×950×983 | 250 | 200 |
