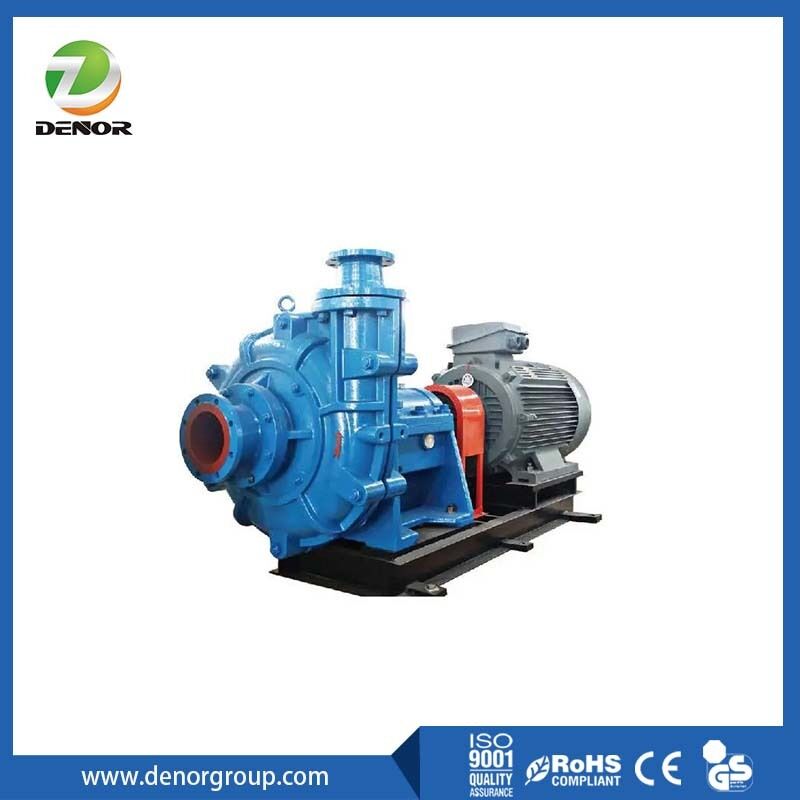

ZJ 수평 용액 펌프

ZJ 수평 슬러리 펌프는 축적, 자기 흡입, 단일 단계, 단일 흡입, 원심 슬러리 펌프에 속하는 반 경직 펌프입니다.이 시리즈 펌프의 흐름을 통과하는 부분은 고강도 합금 주사철으로 만들어집니다., 그것은 높은 경화 저항, 부식 저항 및 충격 저항을 가지고 있으며, 따라서 펌프의 서비스 수명을 연장합니다.펌프는 구조에 따라 수평형 (ZJ 시리즈) 및 수직형 (ZJL 시리즈) 으로 나뉘어 있습니다.수평 펌프는 출구 지름에 따라 다양한 사양으로 나뉘어 있습니다: 350mm, 300mm, 250mm, 200mm, 150mm, 100mm, 80mm, 65mm, 50mm, 40mm 등;각 펌프 크기는 각기 다른 리프트에 따라 선택할 수있는 다른 펄러 지름이 있습니다..

ZJ 수평 슬러리 펌프는 광업, 발전소, 파도, 금속, 화학물질, 건축물 및 석유와 같은 산업 산업에 적합합니다.그것은 주로 고형 입자를 포함하는 가려기 매립물을 운송하는 데 사용됩니다., 광물 가공 공장에서 농축물 및 배설물 처리, 발전소에서 재 제거, 석탄 준비 공장은 석탄 슬라이드 및 중량 매체 석탄 준비를 운송합니다.그리고 해안 강 광산 작업은 슬러리 운송, 등 그것은 처리 할 수있는 슬러리의 무게 농도는 45% 밀터와 60% 슬러리입니다; 전송 모드는 직접 연결, 벨트, 수압, 주파수 변환 속도 조절, 등이 될 수 있습니다.또한 사용자 필요에 따라 연속 또는 병렬로 작동 할 수 있습니다..

ZJ 수평 용액 펌프파라미터 범위:

펌프 출구 지름: 40~550mm

흐름 범위: 4.5m3/h-7600m3/h

머리거리 6m-134m

작동 원리ZJ 수평 용액 펌프

원심력 작용으로 액체는 원동기의 중심에서 외부 가장자리로 던져지고 에너지를 얻습니다.고속으로 펄러의 외부 가장자리를 떠나서 롤루트 펌프 껍질로 들어갑니다용량 펌프 인하에서 액체는 흐름 채널의 점진적 팽창으로 인해 느려지고 운동 에너지의 일부를 정적 압력 에너지로 변환합니다. 마지막으로더 높은 압력으로 배수 파이프로 흐르고 필요한 위치로 보내집니다.액체가 펄러의 중심에서 바깥 가장자리로 흐르면, 펄러의 중심에 특정 진공이 형성됩니다.저장 탱크의 액체 수준 이상의 압력이 펌프 입구 압력보다 크기 때문에, 액체는 지속적으로 펠러에 압축됩니다.

구조적 특징ZJ 수평 용액 펌프:

• 큰 지름과 짧은 캔티리버는 샤프트의 딱딱성을 보장하며 높은 전력 및 혹독한 작업 조건에 적합합니다.

• 단단한 스테인레스 스틸 수루는 샤프트에 맞는 공백을 가지고 있으며, 샤프트의 마모와 노화로부터 보호하기 위해 양쪽 끝에 O 링이 설치되어 있습니다.

• 선반의 앞과 뒷 덮개판 모두 보조 블레이드가 있으며, 이는 역류를 줄이고 밀폐 압력을 줄일 수 있습니다.

• 펌프 몸체와 펌프 덮개는 높은 압력에 견딜 수 있도록 추가로 강한 갈비뼈가있는 유연 철 재료로 만들어집니다.

• 흐름을 통과하는 부품은 다양한 크롬이 높은 착용 방지 합금 또는 각기 다른 특성을 가진 고무로 만들어집니다.이는 펌프의 수명을 크게 연장합니다..

• 임플러는 폭 넓은 흐름 채널과 웅덩이 블레이드 같은 방법을 채택하여 넘쳐나기 및 경사 방지 기능을 향상시키고 서비스 수명을 연장합니다.

• 셰프트 밀폐는 포장 밀폐, 보조 임플러 밀폐, 기계 밀폐 등을 통해 다양한 운영 조건의 밀폐 요구 사항을 충족시킬 수 있습니다.

• 펌프 출구 위치는 45° 간격으로 8개의 각도로 설치되고 사용할 수 있으며 필요에 따라 회전할 수 있습니다.

• 베어링 집합은 얇은 기름 윤활과 지방 윤활으로 제공됩니다. 다른 작업 조건에 따라 적절한 윤활 방법을 선택하십시오.

작업 조건:

적용:

제품 사진

성능 매개 변수 표
