원래 장소:
중국
브랜드 이름:
DENOR
인증:
ISO/CE/TUV
모델 번호:
데노르-NJB

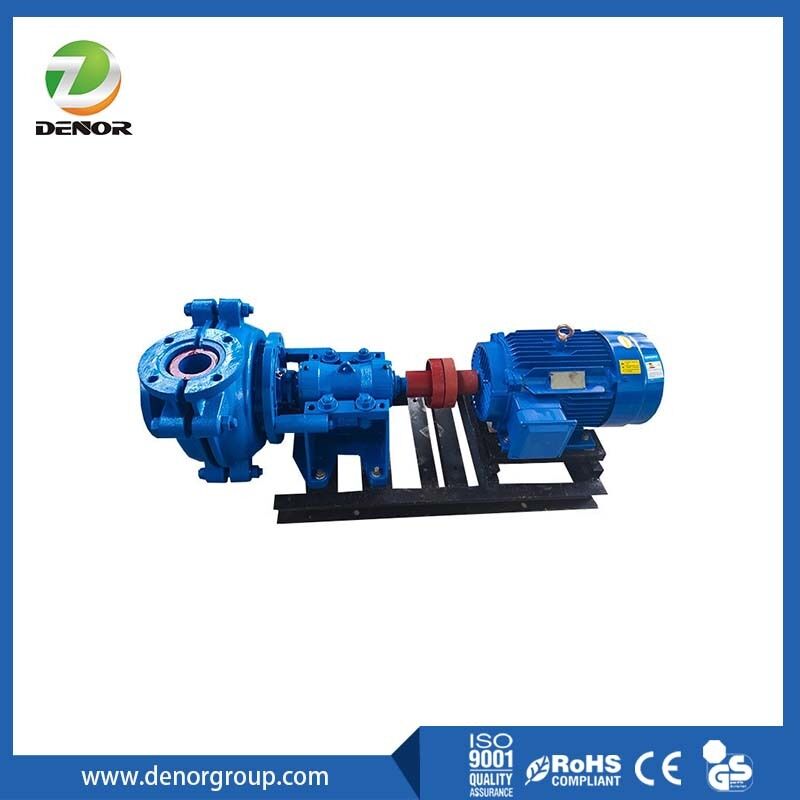

AH 수평 원심 펌프
AH 수평 원심 펌프는 단 단계, 단 흡수, 캔틸리버, 이중 껍질, 수평 원심 펌프입니다.이 일련의 매립 펌프는 광업과 같은 산업 분야에서 널리 사용됩니다., 석탄, 금속, 전력, 건설 재료 등으로 강한 경개와 고 농도의 매립물을 운송합니다.이 일련의 슬러리 펌프는 다양한 작업 조건에 적합 할 수 있으며 광산 공장 및 배설물에서 슬러리를 전달하는 데 선호되는 제품입니다.AH 수평 원심 분산 매립 펌프는 또한 일련의 여러 단계로 사용될 수 있습니다.
제품 특징:
1큰 지름과 짧은 칸티레버는 셰프트의 딱딱성을 보장하여 고전력 및 혹독한 작업 조건에 적합합니다.
2가열 된 스테인레스 스틸 셰프트 수갑은 셰프트 틈과 일치하며, 양쪽 끝에 O 링을 설치하여 셰프트를 마모와 경식으로부터 보호합니다.
3휠러의 앞 및 뒷 덮개판에는 보조 블레이드가 있으며, 이는 반류를 줄이고 밀폐 압력을 줄일 수 있습니다.
4펌프 몸체와 커버는 높은 압력에 견딜 수 있는 능력을 보장하는 추가 강화와 함께 유연 철 재료로 만들어집니다.
5흐름 통로 구성 요소는 다양한 고 크롬 마모 저항 합금 또는 각기 다른 특성을 가진 고 크롬 마모 저항 또는 고 크롬 마모 저항 또는 고 크롬 마모 저항,그리고 침식 저항성, 크게 펌프의 서비스 수명을 향상.
6금속 및 고무 과류 구성 요소는 서로 교환되거나 혼합되어 다른 작업 조건의 요구를 충족시킬 수 있습니다.
7펄러는 폭 넓은 흐름 채널과 웅덩이 블레이드와 같은 방법을 채택하여 흐름 통과와 마모 저항을 향상시키고 서비스 수명을 연장합니다.
8셰프트 밀폐는 포장 밀폐, 보조 임플러 밀폐, 기계 밀폐 등으로 이루어질 수 있습니다.
9펌프 출구 위치 45 ° 간격으로 설치 및 사용 될 수 있으며 필요에 따라 8 개의 다른 각도로 회전 할 수 있습니다.
10베어링 구성 요소는 얇은 오일 윤활과 지방 윤활을 선택할 수 있으며, 적절한 윤활 방법이 다른 작업 조건에 따라 선택됩니다.
제품 구조:
1. AH 수평 원심 굴착 매립 펌프는 다양한 샤프트 밀폐 유형을 채택 할 수 있습니다. 보조 임플러 전력 밀폐, 포장 밀폐, 기계 밀폐 및 다양한 특수 조합 밀폐.
2보조 휠퍼 전력 밀폐: 밀폐를 위해 휠퍼와 시리즈 연결 보조 휠퍼가 생성 한 압력을 사용하여 포장 또는 립 밀폐 반지를 주차 밀폐로 사용하십시오.
3포장 밀봉: 다양한 작업 조건에 적합한 전통적인 샤프트 밀봉 형태는 폴리테트라플루오로 에틸렌 포장, 그래피트 포장 등과 같은 특수 재료와 일치 할 수 있습니다.부식성 또는 높은 온도 조건에그것은 강한 마모와 부식 조건에 적합한 스프레이 용접 된 세라믹 샤프 수갑으로 장착 될 수 있습니다.
4기계적 밀폐: 누출 없는 밀폐 효과를 가진 국제적으로 선도적인 밀폐 기술. 컨테이너 구조는 설치 및 교체하기가 쉽습니다.그리고 잘 설계되지 않은 구조는 다른 작업 조건에 적응 할 수 있습니다.마찰 쌍 재료는 기계적 인 밀착을 위해 고 강도 세라믹, 실리콘 탄화물 및 합금 강철 재료를 채택하고 밀착 상자 설계 및 일치는 중간 흐름 상태에 적합합니다.따라서 높은 마모 저항성과 지진 저항성을 가지고 있습니다., 그리고 다양한 열악한 작업 조건에서 고객 만족을 보장 할 수 있습니다.
5· 수평 분할 기름 융유 베어링 구성 요소: 펌프 샤프트는 큰 지름, 좋은 딱딱성, 짧은 캔틸리버를 가지고 있으며 가혹한 작업 조건 하에서 구부러지거나 진동하지 않습니다.메트릭 베어링은 얇은 오일 윤활을 채택하고 수평 분할 브래킷에 직접 설치됩니다, 쉽게 분해, 검사 및 조정 할 수 있습니다. 그것은 또한 물 냉각 시스템으로 장착되어 있습니다.베어링의 작업 조건을 개선하고 낮은 온도에서 서비스 수명을 크게 늘립니다..
모델 비교
유형 |
용량 Q m3/h |
머리 H (m) |
속도 n (r/min) |
NPSHr (m) |
효율성 에니 η (%) |
셰프트 힘 P (Kw) |
짝짓기 모터 |
무게 (kg) |
전체 차원 L*W*H (mm) |
펌프 다이어그램 (mm) |
|
입구 |
출구 |
||||||||||
| 1.5/1B-AH(R | 3.6 7.56 11.52 |
7 6 5 |
1200 | 3.2 | 20 30 30 |
0.34 0.41 0.52 |
Y100L1-42.2Kw Y100L1-42.2Kw |
91/77년 | 583 × 362 × 368 | 38 | 25 |
| 1.5/1B-AH ((R) | 4.32 8.28 12.24 |
9.4 8.5 7 |
1400 | 3.2 | 20 30 30 |
0.55 0.64 0.78 |
Y100L1-42.2Kw Y100L2-43Kw |
91/77년 | 583 × 362 × 368 | 38 | 25 |
| 1.5/1B-AH ((R) | 4.39 8.39 12.42 |
9.7 8.7 7.2 |
1420 | 3.2 | 20 30 30 |
Y100L1-42.2Kw | 91/77년 | 583 × 362 × 368 | 38 | 25 | |
| 1.5/1B-AH ((R) | 4.68 8.64 12.6 |
12 11.5 10 |
1600 | 3.2 | 20 30 30 |
0.77 0.90 1.2 |
Y90L-2.2Kw Y100L-23Kw |
91/77년 | 583 × 362 × 368 | 38 | 25 |
| 1.5/1B-AH(R | 5.04 9.36 13.68 |
15.4 14.6 13 |
1800 | 3.2 | 20 30 30 |
1.06 1.24 1.61 |
Y90L-22.2Kw Y100L-23Kw Y112M-24Kw |
91/77년 | 583 × 362 × 368 | 38 | 25 |
| 1.5/1B-AH ((R) | 5.4 10.8 14.4 |
19 18 16.5 |
2000 | 3.2 | 20 30 30 |
1.4 1.65 2.16 |
Y90L-22.2Kw Y100L-23Kw Y112M-24Kw |
91/77년 | 583 × 362 × 368 | 38 | 25 |
| 1.5/1B-AH ((R) | 5.76 10.08 14.76 |
21 20 18 |
2100 | 3.2 | 20 30 30 |
1.65 1.83 2.41 |
Y90L-22.2Kw Y100L-23Kw Y132S1-25.5Kw |
91/77년 | 583 × 362 × 368 | 38 | 25 |
| 1.5/1B-AH(R | 5.76 10.44 15.12 |
23 22 20 |
2200 | 3.2 | 20 30 35 |
1.8 2.08 2.36 |
Y100L-23Kw Y112M-24Kw Y132S1-25.5Kw |
91/77년 | 583 × 362 × 368 | 38 | 25 |
| 1.5/1B-AH ((R) | 5.76 10.8 15.48 |
25 24 22 |
2300 | 3.2 | 20 30 35 |
1.96 2.35 2.65 |
Y100L-23Kw Y112M-24Kw Y132S1-25.5Kw |
91/77년 | 583 × 362 × 368 | 38 | 25 |
| 1.5/1B-AH(R | 6.12 11.16 15.84 |
27.3 26 24 |
2400 | 3.2 | 20 30 35 |
2.28 2.63 2.96 |
Y112M-24Kw Y132S1-25.5Kw Y132S2-27.5Kw |
91/77년 | 583 × 362 × 368 | 38 | 25 |
| 1.5/1B-AH ((R) | 6.12 11.52 16.56 |
29.7 28.3 26 |
2500 | 3.2 | 20 30 35 |
2.48 2.96 3.35 |
Y112M-24Kw Y132S1-25.5Kw Y132S2-27.5Kw |
91/77년 | 583 × 362 × 368 | 38 | 25 |
| 1.5/1B-AH(R | 6.48 11.52 16.56 |
32 30.8 28.5 |
2600 | 3.2 | 20 30 35 |
2.82 3.22 3.67 |
Y132S1-25.5Kw Y112M-24Kw Y132S2-27.5Kw |
91/77년 | 583 × 362 × 368 | 38 | 25 |
| 1.5/1B-AH ((R) | 6.48 11.88 17.28 |
34.8 33.2 30.6 |
2700 | 3.2 | 20 30 35 |
3.07 3.58 4.11 |
Y132S1-25.5Kw Y132S2-27.5Kw Y160M1-211Kw |
91/77년 | 583 × 362 × 368 | 38 | 25 |
| 1.5/1B-AH ((R) | 6.48 11.88 17.28 |
37.1 35.8 33.4 |
2800 | 3.2 | 20 30 35 |
3.27 3.86 4.49 |
Y132S1-25.5Kw Y132S2-27.5Kw Y160M1-211Kw |
91/77년 | 583 × 362 × 368 | 38 | 25 |
| 1.5/1B-AH ((R) | 6.48 12.24 18 |
40.5 39.2 36.5 |
2920 | 3.2 | 20 30 35 |
3.57 4.36 5.11 |
Y132S1-25.5Kw Y132S2-27.5Kw |
91/77년 | 583 × 362 × 368 | 38 | 25 |
| 1.5/1B-AH ((R) | 6.48 12.24 18.00 |
43.00 41.50 38.50 |
3000 | 3.2 | 20 30 35 |
3.79 4.61 5.39 |
Y132S1-25.5Kw Y132S2-27.5Kw Y160M1-211Kw |
91/77년 | 583 × 362 × 368 | 38 | 25 |
| 1.5/1B-AH(R | 6.48 12.60 18.72 |
46.00 44.50 41.60 |
3100 | 3.2 | 20 30 35 |
4.06 5.09 6.06 |
Y132S2-27.5Kw Y160M1-211Kw Y160M2-215Kw |
91/77년 | 583 × 362 × 368 | 38 | 25 |
| 1.5/1B-AH ((R) | 6.48 12.60 18.72 |
49.00 47.50 44.00 |
3200 | 3.2 | 20 30 35 |
4.32 5.43 6.41 |
Y132S2-27.5Kw Y160M1-211Kw Y160M2-215Kw |
91/77년 | 583 × 362 × 368 | 38 | 25 |
| 1.5/1B-AH | 6.84 14.76 19.44 |
55.50 53.00 50.20 |
3400 | 3.2 | 20 35 40 |
5.17 6.09 6.64 |
Y132S2-27.5Kw Y160M1-211Kw Y160M2-215Kw |
104 | 583 × 362 × 368 | 38 | 25 |
| 1.5/1B-AH | 6.84 14.76 20.88 |
62.00 59.60 56.30 |
3600 | 3.2 | 20 35 40 |
5.77 6.84 8 |
Y160M1-211Kw Y160M2-215Kw Y160M2-215Kw |
104 | 583 × 362 × 368 | 38 | 25 |
| 1.5/1B-AH | 6.84 15.12 21.60 |
69.00 66.70 63.00 |
3800 | 3.2 | 20 35 40 |
6.43 7.85 9.26 |
Y160M1-211Kw Y160M1-211Kw Y160M2-215Kw |
104 | 583 × 362 × 368 | 38 | 25 |
| 2/1.5B-AH ((R) | 7.20 14.40 21.60 |
8.50 8.00 7.00 |
1200 | 3 | 18 25 35 |
0.93 1.25 1.18 |
Y90L-41.5Kw Y100L1-42.2Kw |
104/118 | 592 × 410 × 381 | 51 | 38 |
| 2/1.5B-AH ((R) | 7.92 15.12 22.68 |
12.00 11.20 10.30 |
1420 | 3 | 19 30 35 |
1.36 1.54 1.82 |
Y100L1-42.2Kw Y100L2-43Kw |
104/118 | 592 × 410 × 381 | 51 | 38 |
| 2/1.5B-AH ((R) | 9.00 18.00 25.92 |
15.10 14.40 13.00 |
1600 | 3 | 20 33 38 |
1.85 2.14 2.41 |
Y100L1-42.2Kw Y100L-23Kw Y112M-24Kw |
104/118 | 592 × 410 × 381 | 51 | 38 |
| 2/1.5B-AH ((R) | 10.80 19.80 28.80 |
19.30 18.30 17.00 |
1800 | 3 | 23 35 40 |
2.47 2.82 3.33 |
Y100L-23Kw Y112M-24Kw Y132S1-25.5Kw |
104/118 | 592 × 410 × 381 | 51 | 38 |
| 2/1.5B-AH ((R) | 10.80 21.60 31.32 |
21.60 20.50 18.90 |
1900 | 3 | 24 37 42 |
2.65 3.26 3.84 |
Y112M-24Kw Y132S1-25.5Kw Y132S2-27.5Kw |
104/118 | 592 × 410 × 381 | 51 | 38 |
| 2/1.5B-AH ((R) | 11.52 21.60 33.12 |
24.00 23.00 20.80 |
2000 | 3 | 25 37 43 |
3.01 3.66 4.36 |
Y112M-24Kw Y132S1-25.5Kw Y132S2-27.5Kw |
104/118 | 592 × 410 × 381 | 51 | 38 |
| 2/1.5B-AH(R | 12.60 23.40 34.20 |
26.50 25.20 22.80 |
2100 | 3 | 29 49 44 |
3.14 4.02 4.83 |
Y132S1-25.5Kw Y132S2-27.5Kw |
104/118 | 592 × 410 × 381 | 51 | 38 |
| 2/1.5B-AH(R | 12.96 25.20 36.00 |
29.00 27.40 25.00 |
2200 | 3 | 29 41 45 |
3.53 4.59 5.45 |
Y132S1-25.5Kw Y132S2-27.5Kw Y160M1-211Kw |
104/118 | 592 × 410 × 381 | 51 | 38 |
| 2/1.5B-AH ((R) | 13.68 25.92 37.44 |
31.70 30.00 27.20 |
2300 | 2 3 3.5 |
29 41 45 |
4.07 5.16 6.16 |
Y132S1-25.5Kw Y132S2-27.5Kw Y160M1-211Kw |
104/118 | 592 × 410 × 381 | 51 | 38 |
| 2/1.5B-AH ((R) | 14.40 27.00 38.88 |
34.40 32.60 29.60 |
2400 | 2 3 4 |
30 42 45 |
4.5 5.71 6.96 |
Y132S1-25.5Kw Y132S2-27.5Kw Y160M1-211Kw |
104/118 | 592 × 410 × 381 | 51 | 38 |
| 2/1.5B-AH ((R) | 15.12 28.80 41.04 |
37.60 35.50 32.20 |
2500 | 3 3 4 |
30 43 45 |
5.16 6.48 8 |
Y132S2-27.5Kw Y160M1-211Kw Y160M2-215Kw |
104/118 | 592 × 410 × 381 | 51 | 38 |
| 2/1.5B-AH ((R) | 15.48 28.80 42.48 |
40.40 38.30 34.60 |
2600 | 3 3 5 |
30 43 45 |
5.68 6.99 8.89 |
Y132S2-27.5Kw Y160M1-211Kw Y160M2-215Kw |
104/118 | 592 × 410 × 381 | 51 | 38 |
| 2/1.5B-AH | 16.20 30.60 44.64 |
44.00 41.90 37.60 |
2700 | 3 3.2 5.2 |
30 43 45 |
6.47 8.12 10.16 |
Y160M1-211Kw Y160M2-215Kw Y160M2-215Kw |
104 | 592 × 410 × 381 | 51 | 38 |
| 2/1.5B-AH | 16.20 30.60 46.08 |
47.00 45.00 40.50 |
2800 | 3 3.2 6 |
30 42 45 |
6.91 8.93 11.29 |
Y160M1-211Kw Y160M2-215Kw |
104 | 592 × 410 × 381 | 51 | 38 |
| 2/1.5B-AH | 18.00 32.40 48.60 |
54.00 51.00 46.00 |
3000 | 3 3.5 6.5 |
30 42 45 |
8.82 10.71 13.53 |
Y160M2-215Kw | 104 | 592 × 410 × 381 | 51 | 38 |
| 2/1.5B-AH | 21.60 27.80 |
61.00 57.00 |
3200 | 3 | Y160M2-215Kw | 104 | 592 × 410 × 381 | 51 | 38 | ||
| 3/2C-AH ((R) | 21.60 32.40 42.48 |
14.50 14.00 13.00 |
1300 | 3 | 45 52 56 |
1.9 2.38 2.69 |
Y112M-44Kw Y132S-45.5Kw |
191/154년 | 768 × 476 × 464 | 76 | 51 |
| 3/2C-AH ((R) | 25.20 36.00 46.80 |
17.30 16.70 15.80 |
1440 | 3 | 45 53 56 |
2.64 3.09 3.54 |
Y132S-45.5Kw Y132M-47.5Kw |
191/154년 | 768 × 476 × 464 | 76 | 51 |
| 3/2C-AH ((R) | 25.20 36.00 48.60 |
19.30 18.70 17.50 |
1500 | 3 | 45 52 58 |
2.94 3.53 4.14 |
Y112M-44Kw Y132S-45.5Kw Y132M-47.5Kw |
191/154년 | 768 × 476 × 464 | 76 | 51 |
| 3/2C-AH ((R) | 27.00 39.60 52.20 |
22.00 21.00 20.00 |
1600 | 3 | 45 52 56 |
3.6 4.36 5.08 |
Y132S-45.5Kw Y132M-47.5Kw Y160M-411Kw |
191/154년 | 768 × 476 × 464 | 76 | 51 |
| 3/2C-AH ((R) | 28.80 43.00 55.80 |
24.80 23.80 22.20 |
1700 | 3 3 3.5 |
45 53 56 |
4.32 5.28 6.02 |
Y132M-47.5Kw Y160M-411Kw |
191/154년 | 768 × 476 × 464 | 76 | 51 |
| 3/2C-AH ((R) | 30.24 45.00 58.68 |
27.80 26.30 25.00 |
1800 | 3 3 4 |
45 53 56 |
5.09 6.08 7.13 |
Y132M-47.5Kw Y160M-411Kw Y160M2-215Kw |
191/154년 | 768 × 476 × 464 | 76 | 51 |
| 3/2C-AH ((R) | 32.40 46.80 61.20 |
31.00 30.00 28.00 |
1900 | 3 3 4.2 |
45 52 56 |
6.08 7.35 8.33 |
Y160M-411Kw Y160L-218.5Kw Y160M2-215Kw |
191/154년 | 768 × 476 × 464 | 76 | 51 |
| 3/2C-AH ((R) | 33.48 50.40 65.52 |
34.20 32.60 30.70 |
2000 | 3 3.2 4.6 |
45 53 56 |
6.93 8.44 9.78 |
Y160M1-211Kw Y160M2-215Kw Y160L-218.5Kw |
191/154년 | 768 × 476 × 464 | 76 | 51 |
| 2/1.5B-AH ((R) | 14.40 27.00 38.88 |
34.40 32.60 29.60 |
2400 | 2 3 4 |
30 42 45 |
4.5 5.71 6.96 |
Y132S1-25.5Kw Y132S2-27.5Kw Y160M1-211Kw |
104/118 | 592 × 410 × 381 | 51 | 38 |
| 2/1.5B-AH ((R) | 15.12 28.80 41.04 |
37.60 35.50 32.20 |
2500 | 3 3 4 |
30 43 45 |
5.16 6.48 8 |
Y132S2-27.5Kw Y160M1-211Kw Y160M2-215Kw |
104/118 | 592 × 410 × 381 | 51 | 38 |
| 2/1.5B-AH ((R) | 15.48 28.80 42.48 |
40.40 38.30 34.60 |
2600 | 3 3 5 |
30 43 45 |
5.68 6.99 8.89 |
Y132S2-27.5Kw Y160M1-211Kw Y160M2-215Kw |
104/118 | 592 × 410 × 381 | 51 | 38 |
| 2/1.5B-AH | 16.20 30.60 44.64 |
44.00 41.90 37.60 |
2700 | 3 3.2 5.2 |
30 43 45 |
6.47 8.12 10.16 |
Y160M1-211Kw Y160M2-215Kw Y160M2-215Kw |
104 | 592 × 410 × 381 | 51 | 38 |
| 2/1.5B-AH | 16.20 30.60 46.08 |
47.00 45.00 40.50 |
2800 | 3 3.2 6 |
30 42 45 |
6.91 8.93 11.29 |
Y160M1-211Kw Y160M2-215Kw |
104 | 592 × 410 × 381 | 51 | 38 |
| 2/1.5B-AH | 18.00 32.40 48.60 |
54.00 51.00 46.00 |
3000 | 3 3.5 6.5 |
30 42 45 |
8.82 10.71 13.53 |
Y160M2-215Kw | 104 | 592 × 410 × 381 | 51 | 38 |
| 2/1.5B-AH | 21.60 27.80 |
61.00 57.00 |
3200 | 3 | Y160M2-215Kw | 104 | 592 × 410 × 381 | 51 | 38 | ||
| 3/2C-AH ((R) | 21.60 32.40 42.48 |
14.50 14.00 13.00 |
1300 | 3 | 45 52 56 |
1.9 2.38 2.69 |
Y112M-44Kw Y132S-45.5Kw |
191/154년 | 768 × 476 × 464 | 76 | 51 |
| 3/2C-AH ((R) | 25.20 36.00 46.80 |
17.30 16.70 15.80 |
1440 | 3 | 45 53 56 |
2.64 3.09 3.54 |
Y132S-45.5Kw Y132M-47.5Kw |
191/154년 | 768 × 476 × 464 | 76 | 51 |
| 3/2C-AH ((R) | 25.20 36.00 48.60 |
19.30 18.70 17.50 |
1500 | 3 | 45 52 58 |
2.94 3.53 4.14 |
Y112M-44Kw Y132S-45.5Kw Y132M-47.5Kw |
191/154년 | 768 × 476 × 464 | 76 | 51 |
| 3/2C-AH ((R) | 27.00 39.60 52.20 |
22.00 21.00 20.00 |
1600 | 3 | 45 52 56 |
3.6 4.36 5.08 |
Y132S-45.5Kw Y132M-47.5Kw Y160M-411Kw |
191/154년 | 768 × 476 × 464 | 76 | 51 |
| 3/2C-AH ((R) | 28.80 43.00 55.80 |
24.80 23.80 22.20 |
1700 | 3 3 3.5 |
45 53 56 |
4.32 5.28 6.02 |
Y132M-47.5Kw Y160M-411Kw |
191/154년 | 768 × 476 × 464 | 76 | 51 |
| 3/2C-AH ((R) | 30.24 45.00 58.68 |
27.80 26.30 25.00 |
1800 | 3 3 4 |
45 53 56 |
5.09 6.08 7.13 |
Y132M-47.5Kw Y160M-411Kw Y160M2-215Kw |
191/154년 | 768 × 476 × 464 | 76 | 51 |
| 3/2C-AH ((R) | 32.40 46.80 61.20 |
31.00 30.00 28.00 |
1900 | 3 3 4.2 |
45 52 56 |
6.08 7.35 8.33 |
Y160M-411Kw Y160L-218.5Kw Y160M2-215Kw |
191/154년 | 768 × 476 × 464 | 76 | 51 |
| 3/2C-AH ((R) | 33.48 50.40 65.52 |
34.20 32.60 30.70 |
2000 | 3 3.2 4.6 |
45 53 56 |
6.93 8.44 9.78 |
Y160M1-211Kw Y160M2-215Kw Y160L-218.5Kw |
191/154년 | 768 × 476 × 464 | 76 | 51 |
| 2/1.5B-AH ((R) | 14.40 27.00 38.88 |
34.40 32.60 29.60 |
2400 | 2 3 4 |
30 42 45 |
4.5 5.71 6.96 |
Y132S1-25.5Kw Y132S2-27.5Kw Y160M1-211Kw |
104/118 | 592 × 410 × 381 | 51 | 38 |
| 2/1.5B-AH ((R) | 15.12 28.80 41.04 |
37.60 35.50 32.20 |
2500 | 3 3 4 |
30 43 45 |
5.16 6.48 8 |
Y132S2-27.5Kw Y160M1-211Kw Y160M2-215Kw |
104/118 | 592 × 410 × 381 | 51 | 38 |
| 2/1.5B-AH ((R) | 15.48 28.80 42.48 |
40.40 38.30 34.60 |
2600 | 3 3 5 |
30 43 45 |
5.68 6.99 8.89 |
Y132S2-27.5Kw Y160M1-211Kw Y160M2-215Kw |
104/118 | 592 × 410 × 381 | 51 | 38 |
| 2/1.5B-AH | 16.20 30.60 44.64 |
44.00 41.90 37.60 |
2700 | 3 3.2 5.2 |
30 43 45 |
6.47 8.12 10.16 |
Y160M1-211Kw Y160M2-215Kw Y160M2-215Kw |
104 | 592 × 410 × 381 | 51 | 38 |
| 2/1.5B-AH | 16.20 30.60 46.08 |
47.00 45.00 40.50 |
2800 | 3 3.2 6 |
30 42 45 |
6.91 8.93 11.29 |
Y160M1-211Kw Y160M2-215Kw |
104 | 592 × 410 × 381 | 51 | 38 |
| 2/1.5B-AH | 18.00 32.40 48.60 |
54.00 51.00 46.00 |
3000 | 3 3.5 6.5 |
30 42 45 |
8.82 10.71 13.53 |
Y160M2-215Kw | 104 | 592 × 410 × 381 | 51 | 38 |
| 2/1.5B-AH | 21.60 27.80 |
61.00 57.00 |
3200 | 3 | Y160M2-215Kw | 104 | 592 × 410 × 381 | 51 | 38 | ||
| 3/2C-AH ((R) | 21.60 32.40 42.48 |
14.50 14.00 13.00 |
1300 | 3 | 45 52 56 |
1.9 2.38 2.69 |
Y112M-44Kw Y132S-45.5Kw |
191/154년 | 768 × 476 × 464 | 76 | 51 |
| 3/2C-AH ((R) | 25.20 36.00 46.80 |
17.30 16.70 15.80 |
1440 | 3 | 45 53 56 |
2.64 3.09 3.54 |
Y132S-45.5Kw Y132M-47.5Kw |
191/154년 | 768 × 476 × 464 | 76 | 51 |
| 3/2C-AH ((R) | 25.20 36.00 48.60 |
19.30 18.70 17.50 |
1500 | 3 | 45 52 58 |
2.94 3.53 4.14 |
Y112M-44Kw Y132S-45.5Kw Y132M-47.5Kw |
191/154년 | 768 × 476 × 464 | 76 | 51 |
| 3/2C-AH ((R) | 27.00 39.60 52.20 |
22.00 21.00 20.00 |
1600 | 3 | 45 52 56 |
3.6 4.36 5.08 |
Y132S-45.5Kw Y132M-47.5Kw Y160M-411Kw |
191/154년 | 768 × 476 × 464 | 76 | 51 |
| 3/2C-AH ((R) | 28.80 43.00 55.80 |
24.80 23.80 22.20 |
1700 | 3 3 3.5 |
45 53 56 |
4.32 5.28 6.02 |
Y132M-47.5Kw Y160M-411Kw |
191/154년 | 768 × 476 × 464 | 76 | 51 |
| 3/2C-AH ((R) | 30.24 45.00 58.68 |
27.80 26.30 25.00 |
1800 | 3 3 4 |
45 53 56 |
5.09 6.08 7.13 |
Y132M-47.5Kw Y160M-411Kw Y160M2-215Kw |
191/154년 | 768 × 476 × 464 | 76 | 51 |
| 3/2C-AH ((R) | 32.40 46.80 61.20 |
31.00 30.00 28.00 |
1900 | 3 3 4.2 |
45 52 56 |
6.08 7.35 8.33 |
Y160M-411Kw Y160L-218.5Kw Y160M2-215Kw |
191/154년 | 768 × 476 × 464 | 76 | 51 |
| 3/2C-AH ((R) | 33.48 50.40 65.52 |
34.20 32.60 30.70 |
2000 | 3 3.2 4.6 |
45 53 56 |
6.93 8.44 9.78 |
Y160M1-211Kw Y160M2-215Kw Y160L-218.5Kw |
191/154년 | 768 × 476 × 464 | 76 | 51 |
| 2/1.5B-AH ((R) | 14.40 27.00 38.88 |
34.40 32.60 29.60 |
2400 | 2 3 4 |
30 42 45 |
4.5 5.71 6.96 |
Y132S1-25.5Kw Y132S2-27.5Kw Y160M1-211Kw |
104/118 | 592 × 410 × 381 | 51 | 38 |
| 2/1.5B-AH ((R) | 15.12 28.80 41.04 |
37.60 35.50 32.20 |
2500 | 3 3 4 |
30 43 45 |
5.16 6.48 8 |
Y132S2-27.5Kw Y160M1-211Kw Y160M2-215Kw |
104/118 | 592 × 410 × 381 | 51 | 38 |
| 2/1.5B-AH ((R) | 15.48 28.80 42.48 |
40.40 38.30 34.60 |
2600 | 3 3 5 |
30 43 45 |
5.68 6.99 8.89 |
Y132S2-27.5Kw Y160M1-211Kw Y160M2-215Kw |
104/118 | 592 × 410 × 381 | 51 | 38 |
| 2/1.5B-AH | 16.20 30.60 44.64 |
44.00 41.90 37.60 |
2700 | 3 3.2 5.2 |
30 43 45 |
6.47 8.12 10.16 |
Y160M1-211Kw Y160M2-215Kw Y160M2-215Kw |
104 | 592 × 410 × 381 | 51 | 38 |
| 2/1.5B-AH | 16.20 30.60 46.08 |
47.00 45.00 40.50 |
2800 | 3 3.2 6 |
30 42 45 |
6.91 8.93 11.29 |
Y160M1-211Kw Y160M2-215Kw |
104 | 592 × 410 × 381 | 51 | 38 |
| 2/1.5B-AH | 18.00 32.40 48.60 |
54.00 51.00 46.00 |
3000 | 3 3.5 6.5 |
30 42 45 |
8.82 10.71 13.53 |
Y160M2-215Kw | 104 | 592 × 410 × 381 | 51 | 38 |
| 2/1.5B-AH | 21.60 27.80 |
61.00 57.00 |
3200 | 3 | Y160M2-215Kw | 104 | 592 × 410 × 381 | 51 | 38 | ||
| 3/2C-AH ((R) | 21.60 32.40 42.48 |
14.50 14.00 13.00 |
1300 | 3 | 45 52 56 |
1.9 2.38 2.69 |
Y112M-44Kw Y132S-45.5Kw |
191/154년 | 768 × 476 × 464 | 76 | 51 |
| 3/2C-AH ((R) | 25.20 36.00 46.80 |
17.30 16.70 15.80 |
1440 | 3 | 45 53 56 |
2.64 3.09 3.54 |
Y132S-45.5Kw Y132M-47.5Kw |
191/154년 | 768 × 476 × 464 | 76 | 51 |
| 3/2C-AH ((R) | 25.20 36.00 48.60 |
19.30 18.70 17.50 |
1500 | 3 | 45 52 58 |
2.94 3.53 4.14 |
Y112M-44Kw Y132S-45.5Kw Y132M-47.5Kw |
191/154년 | 768 × 476 × 464 | 76 | 51 |
| 3/2C-AH ((R) | 27.00 39.60 52.20 |
22.00 21.00 20.00 |
1600 | 3 | 45 52 56 |
3.6 4.36 5.08 |
Y132S-45.5Kw Y132M-47.5Kw Y160M-411Kw |
191/154년 | 768 × 476 × 464 | 76 | 51 |
| 3/2C-AH ((R) | 28.80 43.00 55.80 |
24.80 23.80 22.20 |
1700 | 3 3 3.5 |
45 53 56 |
4.32 5.28 6.02 |
Y132M-47.5Kw Y160M-411Kw |
191/154년 | 768 × 476 × 464 | 76 | 51 |
| 3/2C-AH ((R) | 30.24 45.00 58.68 |
27.80 26.30 25.00 |
1800 | 3 3 4 |
45 53 56 |
5.09 6.08 7.13 |
Y132M-47.5Kw Y160M-411Kw Y160M2-215Kw |
191/154년 | 768 × 476 × 464 | 76 | 51 |
| 3/2C-AH ((R) | 32.40 46.80 61.20 |
31.00 30.00 28.00 |
1900 | 3 3 4.2 |
45 52 56 |
6.08 7.35 8.33 |
Y160M-411Kw Y160L-218.5Kw Y160M2-215Kw |
191/154년 | 768 × 476 × 464 | 76 | 51 |
| 3/2C-AH ((R) | 33.48 50.40 65.52 |
34.20 32.60 30.70 |
2000 | 3 3.2 4.6 |
45 53 56 |
6.93 8.44 9.78 |
Y160M1-211Kw Y160M2-215Kw Y160L-218.5Kw |
191/154년 | 768 × 476 × 464 | 76 | 51 |
직접적으로 당신의 조사를 우리에게 보내세요
