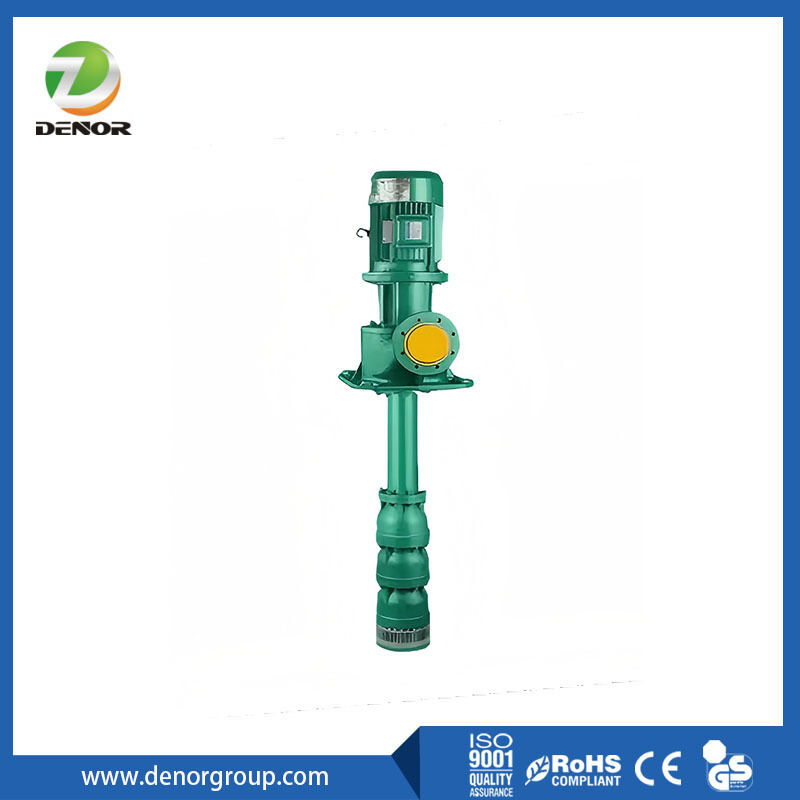

수직 터빈 펌프

다단 수직 터빈 펌프는 깊은 지하 자원(우물 또는 보어홀) 또는 깊은 sump에서 유체를 이동하도록 설계된 원심 펌프입니다.

특징
수직: 지상에 작은 공간을 차지하며 수직으로 설치됩니다.
다단: 여러 개의 임펠러와 디퓨저(볼) 단이 직렬로 쌓여 있습니다. 각 단계는 유체 압력을 증가시켜 펌프가 깊은 깊이에서 매우 높은 헤드(압력)를 달성할 수 있도록 합니다.
라인 샤프트: 동력은 지상에 위치한 모터에서 긴 수직 회전 샤프트("라인 샤프트")를 통해 잠수된 펌프 볼로 전달됩니다.

터빈 펌프: 임펠러(역 터빈과 유사)와 고정 디퓨저가 속도를 압력으로 효율적으로 변환하는 펌프 섹션의 작동 원리를 나타냅니다.

이 설계는 모터도 잠수되어 펌프 흡입구에 직접 연결되는 잠수 펌프와 대조됩니다.

작동 방식
지상 모터는 라인 샤프트를 회전시킵니다. 샤프트는 고정 볼 내에서 임펠러 스택을 회전시킵니다. 유체는 흡입 벨을 통해 흡입되어 첫 번째 임펠러로 들어갑니다. 각 후속 단계는 유체의 압력을 더욱 증가시킵니다. 그런 다음 고압 유체는 컬럼 파이프를 통해 위로 밀려 올라가 토출 헤드를 통해 시스템 파이프라인으로 나갑니다.

장점
깊은 환경에서의 높은 효율: 특히 깊은 우물이나 sump에서 높은 헤드, 높은 유량 응용 분야에 최적화되었습니다.
유지 보수 및 서비스 용이성: 모터와 토출 헤드는 지상에서 쉽게 접근할 수 있습니다. 펌프 볼 어셈블리는 소스를 굴착하지 않고 검사 또는 수리를 위해 꺼낼 수 있습니다.
우수한 NPSH 특성: 첫 번째 임펠러가 잠수되어 있기 때문에 펌프는 양의 흡입 헤드를 가지므로 수평 원심 펌프에서 흔히 발생하는 흡입 리프트 문제와 공동 현상 위험을 제거합니다.
견고하고 신뢰할 수 있음: 산업 및 시립 응용 분야에서 지속적인 작동을 위해 설계되었습니다.
작은 설치 공간: 수직 설계는 지상에서 최소한의 바닥 공간을 필요로 합니다.

응용 분야
이 펌프 유형은 깊이에서 대량의 유체를 안정적으로 추출하거나 들어올려야 하는 산업에서 핵심적인 역할을 합니다.

깊은 우물 급수: 시립 상수도 우물, 산업 공정수 추출.

관개: 깊은 대수층에서 대규모 농업 관개.

순환 및 이송: 발전소, 정유소 및 화학 처리 시설의 냉각수 순환.

화재 방지: 높은 압력이 필요한 시스템에서 신뢰할 수 있는 소방 펌프로 사용됩니다.

배수: 광산 배수, 깊은 건설 현장 sump 및 홍수 방지.

원수 흡입: 강, 호수 또는 저수지에서 정수장으로 물을 펌핑합니다.

요약하면, 수직 다단 라인 샤프트 터빈 펌프는 신뢰성, 서비스 가능성 및 성능이 중요한 고부하, 고압 펌핑 응용 분야에 대한 솔루션입니다.

요약하면, 수직 다단 터빈 펌프는 신뢰성, 서비스 가능성 및 성능이 중요한 고부하, 고압 펌핑 응용 분야에 대한 솔루션입니다.
